亚洲无码吞精久久妖精,色欲人妻综合AAAAAAAA网,日韩欧美国产丝袜大香蕉

硅膠產品Product Series

當前位置：主頁 > 硅膠產品 > 模具硅膠 > 模具硅膠

產品類別：模具硅膠

產品名稱：石膏線模具硅膠

產品詳情

一般客戶用于制作硅膠模具的石膏線模具硅膠，采用的是縮合型模具硅膠較多，有少數客戶喜歡用加成型模具硅膠。石膏線模具硅膠分AB雙組份，A組分硅膠，B組分固化劑。硅膠與固化劑混合后即可成型。

加成型模具硅膠配比為1:1，縮合型模具硅膠配比為：100:2-2.5。前者為環保級，后者為工業級。

特點：
1.流動性好、易操作、易脫模；
2.做出來的模具不變形，具備耐高溫、耐腐蝕、耐酸堿等優點；
3.抗撕裂強度高、拉力好，模具可重復使用，翻模次數多；
4. 收縮率低（≤0.3%)，可室溫快速固化成型，性能可按客戶要求調整。

操作方法
石膏線模具硅膠

1.準備工具：刀、尺子、刷子、剪刀、木板等；
2.處理好模種，有油泥將模種固定到木板上，用手沾水把油泥碾平滑，將四周多余的油泥切掉；

3.根據產品的結構、花紋、用途對硅膠進行稱量配比，硅膠和固化劑之間配比為100:2-2.5；
4.將配比后的硅膠攪拌均勻，放入抽真機抽真空（抽真空到-0.1mpa，這樣可以防止做出來的模具有氣泡，影響質量。若沒有抽真空機，可減少固化劑的添加比例，延長固化時間，釋放多余的氣泡）；

5.把抽完真空的硅膠均勻的涂抹到模種上（一般15分鐘左右可以刷第二層，配好刷第二層所需硅膠，重復刷第一層硅膠的次數2-3次)；
6.待硅膠不流動時，在硅膠上粘貼一層紗布，這樣做的好處是可以增強硅膠的強度、抗撕裂度，然后在均勻刷上一層硅膠（視產品大小適量增加一層紗布，一般不超過兩層）；

7.硅膠涂刷完后在邊緣打好卡榫，與外模合模，使模具不錯位；
8.待硅膠固化后即可制作外模，用木板固定外模的形狀，將調好的石膏倒入模具中，將石膏涂抹平整；

9.待外模完全固化后，把木板拆掉，將整個外模及硅膠模拆下來，檢查硅膠模具，用剪刀修整硅膠模具，修整石膏外模；
10.硅膠模具制作完成后，一般24小時后可投入生產。

1.固化劑的添加量應視溫度而定，氣溫高則減少。固化劑若添加過量會影響模具質量，硅膠模具會變脆；固化劑添加少則會延長固化時間；
2.抽真空的時間不宜太久，正常情況下，不要超過十分鐘，抽真空時間太久，硅膠馬上固化，產生了交聯反映，使硅膠變成一塊一塊的，無法進行涂刷或灌注，這樣就浪費了硅膠；
3.為了保證硅膠模具最好的發揮效果，建議制作好的模具24小時后在投入生產。

硬度選擇

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠參數表

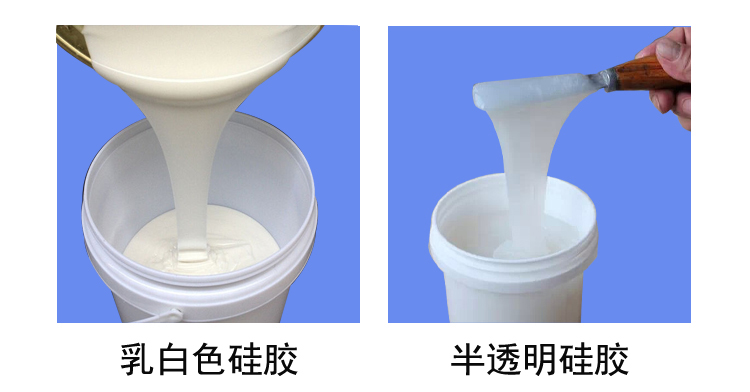

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3

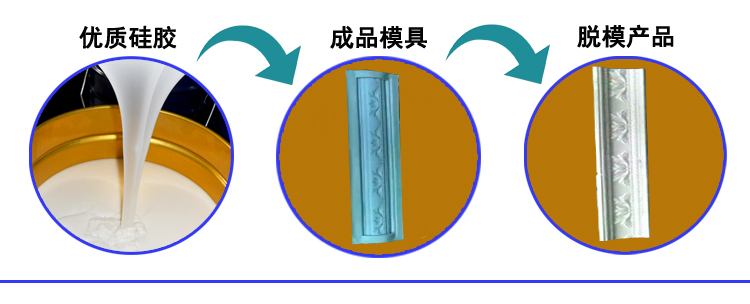

石膏線模具硅膠適合各種大中小件石膏工藝品、石膏裝飾建材、建筑裝潢工藝的復制及硅膠模具的制作。

磚雕模具硅膠適用于各種磚雕模具的制作及產品復制，還可以應用于文化石、水泥制品、砂巖浮雕、文化磚、grc構件、石膏線等多種行業產品的復制及模具制作。

△硅膠產品一覽
模具硅膠產品食品級硅膠產品人體硅膠產品移印硅膠產品加成型硅膠產品縮合型硅膠產品電子灌封膠產品液槽膠產品手板模型設計專用硅膠產品注射成型硅膠產品發泡膠產品硅油產品硅膠模具成品油泥、縫合模塊

△硅膠產品案例
實拍硅膠產品案例

△硅膠產品資訊
宏圖硅膠廠家新聞硅膠行業新聞硅膠產品技術問答

相關產品

張先生
曹先生
網站
公眾號
